微型

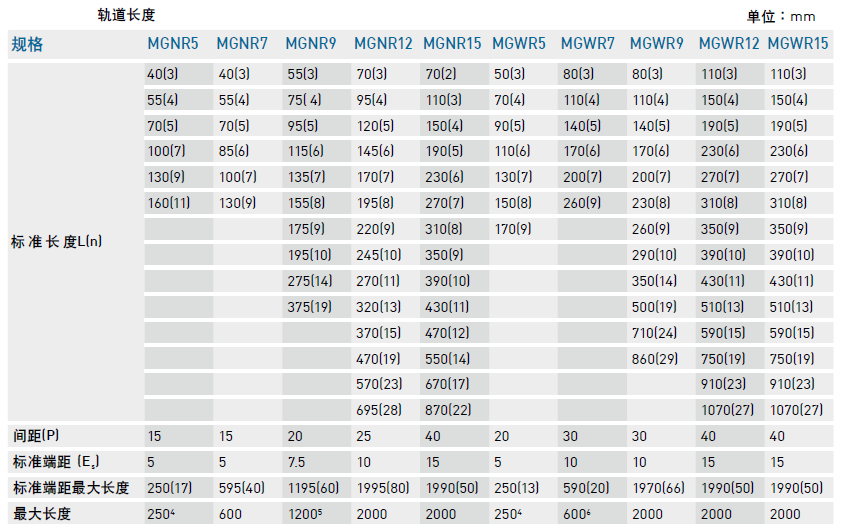

直線導軌MG系列單支導軌標準長度及最大長度
備有導軌標準長度庫存，以供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸，最好不要大于1/2P，防止因E的尺寸過大，導致導軌裝配后端部的不穩定，而降低直線導軌的精度，亦不可取用過小的E值 (小于Emin)以避免螺栓孔破孔。

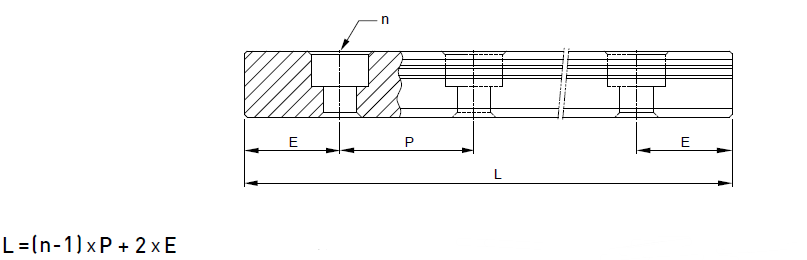

L : 導軌總長 (mm)
n : 螺栓孔數
P : 螺栓孔間距離 (mm)
E : 螺栓孔至端面距離 (mm)
注： 1. 一般導軌E尺寸公差為0.5 ~ -0.5mm，導軌接牙件端距E尺寸公差較嚴格為0 ~ -0.3mm。
2. 標準端距最大長度是指左、右端距皆為標準端距之導軌最大長度。
3. MGNR5、MGWR5僅提供不銹鋼材質。
4. MGNR9不銹鋼導軌提供最大長度為1200 mm；MGNR9一般鋼導軌提供最大長度為1000 mm。
5. MGWR7不銹鋼導軌提供最大長度為600 mm；MGWR7一般鋼導軌提供最大長度為2000 mm。
